Раздвижные алюминиевые окна: из чего состоят и как проходит сборка конструкции

Раздвижные алюминиевые окна используют там, где важно сэкономить пространство, получить лёгкую и прочную конструкцию, а также удобно организовать остекление балкона, лоджии, террасы, веранды или технического помещения. В отличие от распашных створок, такие окна не открываются внутрь комнаты, а перемещаются по направляющим. Это удобно для узких балконов, небольших помещений и проемов, где обычная створка мешала бы мебели, подоконнику или проходу.

Алюминий хорошо подходит для раздвижных систем благодаря небольшой массе, жесткости и устойчивости к перепадам температуры. Но качество готового окна зависит не только от профиля. Важны ролики, направляющие, уплотнение, стекло, фурнитура, точность сборки и правильная установка в проём.

Что такое раздвижные алюминиевые окна

Раздвижное алюминиевое окно — это светопрозрачная конструкция, в которой одна или несколько створок перемещаются по горизонтальным направляющим. Створки не распахиваются, а сдвигаются в сторону, заходя друг за друга или за глухую часть конструкции.

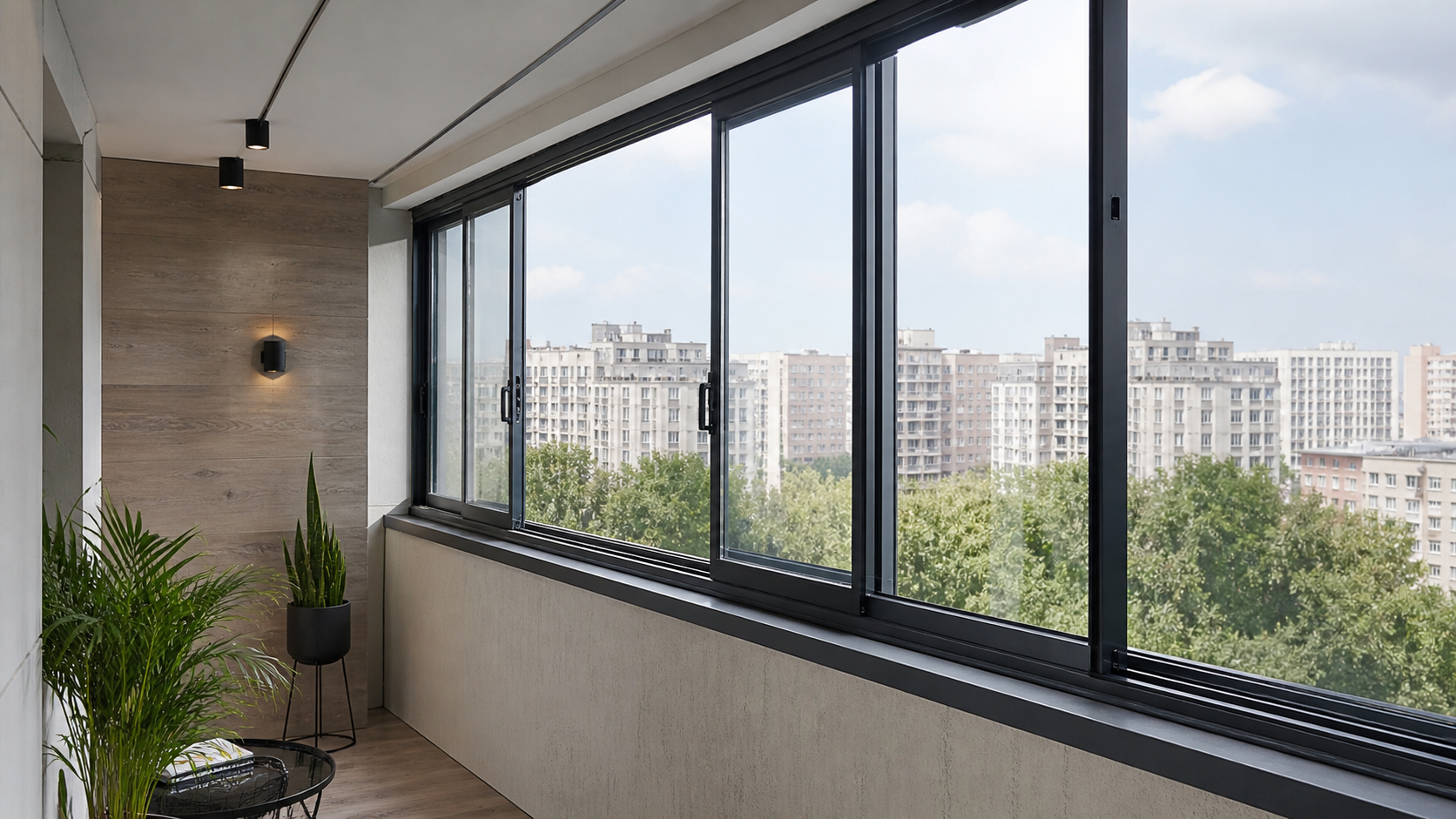

Такие системы часто применяют для остекления балконов и лоджий. На сайте Vitan отдельно отмечается, что раздвижные балконные рамы могут быть двух-, трёх-, четырёх-, пяти- и шестистворчатый, а в конструкции сочетаются глухие и подвижные створки.

Раздвижные окна выбирают, когда нужно:

• сохранить полезное пространство;
• сделать остекление легким и аккуратным;
• обеспечить удобное проветривание;
• закрыть широкий проём без распашных створок;
• остеклить балкон, лоджию, террасу или веранду;
• получить практичную конструкцию с простым уходом.

Чаще всего такие системы относятся к холодному остеклению. Они защищают от ветра, осадков, пыли и уличного мусора, но не заменяют полноценное теплое окно для жилой комнаты.

Из чего состоит раздвижное алюминиевое окно

Конструкция раздвижного алюминиевого окна кажется простой только внешне. На практике она состоит из нескольких элементов, каждый из которых влияет на работу всей системы.

Основные части конструкции:

1. алюминиевая рама;
2. раздвижные створки;
3. верхняя и нижняя направляющие;
4. роликовые механизмы;
5. стекло или стеклопакет;
6. ручки-защелки;
7. замки при необходимости;
8. щеточные или фетровые уплотнители;
9. штапики;
10. дренажные отверстия;
11. соединительные и крепежные элементы.

Если хотя бы один элемент подобран неправильно, створка может двигаться туго, пропускать влагу, дребезжать на ветру или неплотно закрываться. Поэтому при изготовлении важна не только сама профильная система, но и качество комплектующих.

Алюминиевый профиль: основа раздвижной системы

Профиль формирует раму и створки окна. Он отвечает за геометрию, жёсткость и внешний вид конструкции. Для раздвижных окон часто используют холодные алюминиевые системы, так как они легче, доступнее по цене и хорошо подходят для неотапливаемых помещений.

Холодный профиль не имеет терморазрыва. Это значит, что он не рассчитан на полноценное сохранение тепла в жилом помещении. Зато он хорошо подходит для балконов, лоджий, веранд, беседок, хозяйственных и технических зон, где основная задача — защита от ветра, дождя и снега.

На странице раздвижных окон Vitan указано, что холодные сдвижные окна часто изготавливаются из алюминиевого профиля Provedal, который отличается надежностью и доступной стоимостью, но имеет более низкие показатели по звукоизоляции и сопротивлению теплопередаче.

Створки и направляющие

Створка — это подвижная часть окна. Она состоит из алюминиевого профиля и заполнения, чаще всего стекла. В раздвижной системе створки перемещаются по нижней и верхней направляющим. Нижняя направляющая несет основную нагрузку, а верхняя помогает удерживать створку в правильном положении.

В зависимости от ширины проема конструкция может состоять из двух, трех и более секций. Часть створок может быть подвижной, часть — глухой. Такая схема позволяет адаптировать остекление под конкретный балкон или проём.

Важно, чтобы направляющие были точно выставлены. Даже небольшой перекос может привести к тому, что створка начнёт заедать, двигаться рывками или неплотно прилегать к соседним элементам.

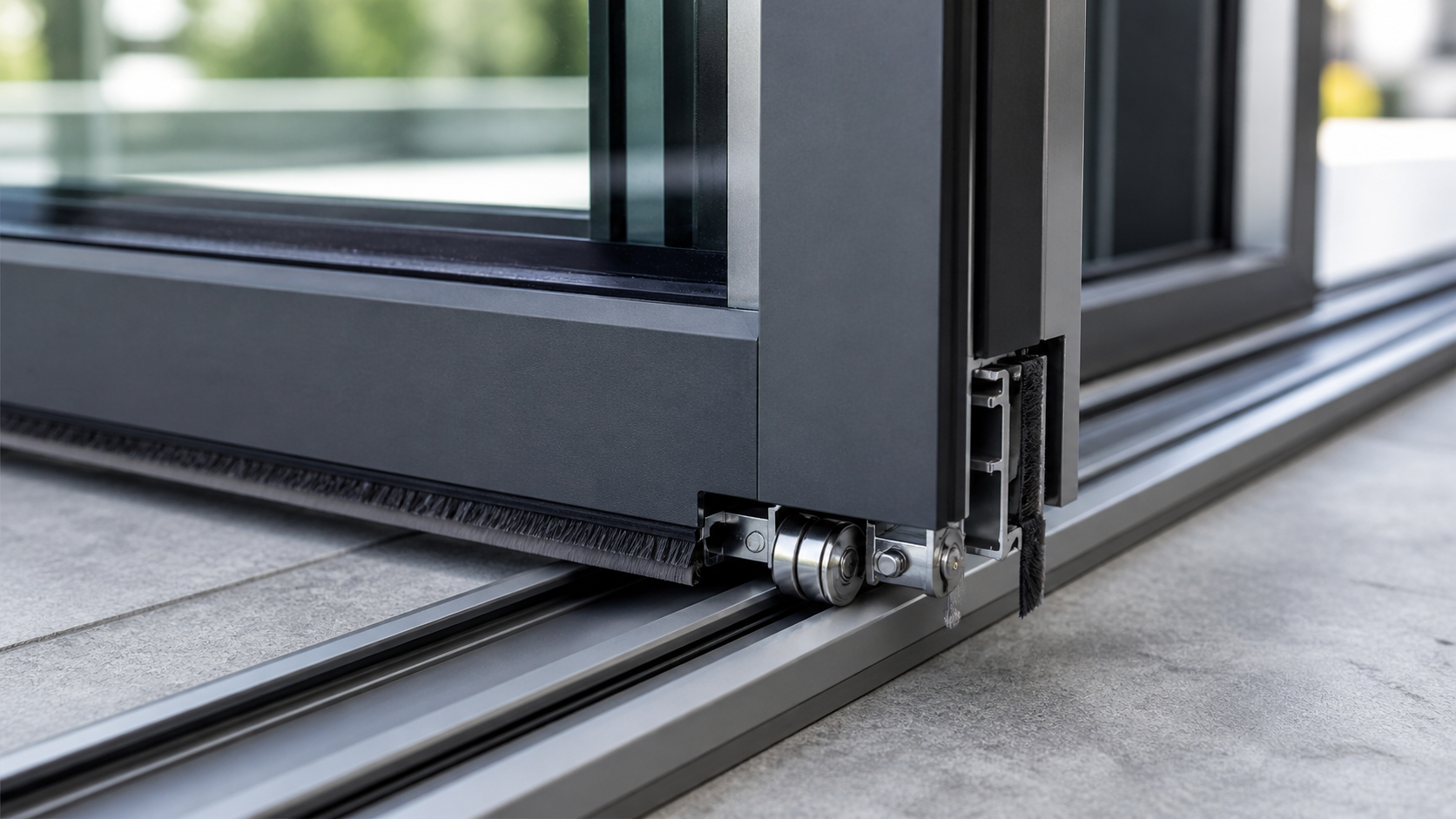

Роликовый механизм

Ролики обеспечивают движение створки по направляющей. От их качества зависит, насколько легко окно открывается и закрывается. Хорошие ролики выдерживают вес створки, работают плавно и не создают лишнего шума при движении.

На раздвижных балконных рамах работа створок обеспечивается именно роликовым механизмом, а для удобства эксплуатации на подвижные створки устанавливаются ручки-защёлки, в том числе с замками.

При выборе и сборке важно учитывать:

• вес створки;
• размер стекла;
• количество подвижных элементов;
• качество роликов;
• точность установки направляющих;
• возможность регулировки;
• защиту от загрязнений.

Если ролики слабые или неправильно установлены, створка быстро начинает двигаться хуже. Особенно это заметно на широких и тяжёлых конструкциях.

Стекло и стеклопакет

В холодных раздвижных алюминиевых системах часто применяется одинарное стекло. Оно делает конструкцию легкой, снижает нагрузку на ролики и подходит для балконов, где не требуется высокая теплоизоляция.

В некоторых случаях могут использоваться стеклопакеты, но это зависит от профильной системы, расчёта веса створок и назначения помещения. Чем тяжелее заполнение, тем выше требования к роликам, направляющим и общей жесткости конструкции.

Для раздвижных алюминиевых окон могут применяться разные виды стекла:

• обычное прозрачное стекло;
• тонированное стекло;
• матовое стекло;
• закалённое стекло;
• стекло с декоративной обработкой;
• более прочные варианты для повышенной безопасности.

Выбор зависит от места установки. Для балкона часто достаточно стандартного прозрачного стекла, а для террасы, веранды или коммерческого объекта могут потребоваться более прочные или декоративные решения.

Уплотнители и защита от влаги

Раздвижные алюминиевые окна не имеют такого плотного прижима, как классические распашные конструкции. Поэтому для защиты от пыли, влаги и продувания используются специальные щёточные или фетровые уплотнители.

Фетровые элементы помогают закрыть зазоры между створками и рамой, снижают попадание влаги и уменьшают продувание. На сайте Vitan также указано, что в раздвижных балконных рамах такие элементы применяются для защиты от проникновения влаги.

При этом важно понимать: холодная раздвижная система не предназначена для полной герметичности уровня тёплого окна. Её основная задача — сделать балкон или лоджию более защищёнными и удобными, а не превратить их в полноценную жилую комнату без дополнительного утепления.

Как проходит сборка раздвижного алюминиевого окна

Сборка начинается не с профиля, а с замера и расчёта. Нужно понять размеры проёма, количество створок, схему открывания, тип заполнения и условия эксплуатации. Только после этого подбираются профиль, фурнитура, ролики, уплотнители и стекло.

Обычно процесс включает несколько этапов:

• замер проема;
• выбор схемы створок;
• подготовку алюминиевого профиля;
• резку профиля по размерам;
• обработку торцов и отверстий;
• сборку рамы;
• сборку створок;
• установку роликов и фурнитуры;
• монтаж стекла;
• установку уплотнителей;
• проверку геометрии;
• регулировку движения створок.

Каждый этап влияет на итоговую работу окна. Если профиль нарезан неточно, рама может не совпасть по геометрии. Если неправильно установлены ролики, створка будет ходить с усилием. Если плохо закрепить уплотнители, конструкция будет хуже защищать от ветра и влаги.

Подготовка профиля и сборка рамы

Профиль нарезают по размерам будущей конструкции. После резки подготавливают отверстия под крепёж, дренаж и элементы фурнитуры. Затем собирают раму, контролируя углы и диагонали.

На этом этапе особенно важна точность. Раздвижная система чувствительна к перекосам, потому что створки должны свободно перемещаться по направляющим. Если рама собрана неровно, проблема проявится уже после установки: створка начнёт заедать или отходить от уплотнения.

Сборка створок и установка стекла

Створки собирают отдельно. В алюминиевый профиль устанавливают стекло, фиксируют его штапиками и проверяют плотность посадки. Затем монтируют ролики, ручки-защёлки и дополнительные элементы, если они предусмотрены конструкцией.

Стекло должно быть установлено без перекоса и чрезмерного напряжения. Если оно зажато неправильно, со временем могут появиться трещины, вибрация или проблемы с движением створки.

После сборки створку проверяют на жесткость, геометрию и качество хода. Она должна перемещаться плавно, без рывков и посторонних звуков.

Установка роликов, ручек и замков

Ролики ставят в нижнюю часть створки. Они принимают основную нагрузку и обеспечивают движение по направляющей. Ручки-защелки устанавливаются так, чтобы створку было удобно открывать и фиксировать в закрытом положении.

Если заказчику нужна дополнительная защита, конструкцию могут комплектовать замком. Это актуально для первых этажей, частных домов, офисов, террас и помещений, где важна ограниченная возможность доступа.

Фурнитура должна быть совместима с профильной системой. Нельзя установить случайные комплектующие без учёта размеров профиля и веса створки — это снизит срок службы конструкции.

Монтаж окна в проём

После сборки готовую конструкцию устанавливают в проем. Раму выставляют по уровню, фиксируют крепежом и герметизируют монтажные узлы. Затем устанавливают створки, проверяют их движение и при необходимости регулируют ролики.

Особое внимание уделяют нижней направляющей. Она должна быть установлена ровно, потому что именно по ней двигаются створки. Также важно не перекрыть дренажные отверстия, через которые выводится влага.

После монтажа проверяют:

• плавность хода створок;
• плотность закрывания;
• работу ручек и замков;
• отсутствие перекосов;
• правильность примыканий;
• отвод влаги;
• отсутствие люфтов и дребезга.

Только после такой проверки конструкцию можно считать готовой к эксплуатации.

Частые ошибки при сборке и установке

Ошибки в раздвижных алюминиевых окнах часто связаны не с самим алюминием, а с нарушением технологии сборки или монтажа. Внешне окно может выглядеть аккуратно, но при ежедневном использовании проблемы быстро становятся заметными.

Наиболее частые ошибки:

1. неточный замер проёма;
2. неправильная схема створок;
3. перекос рамы при сборке;
4. слабые ролики для тяжелой створки;
5. некачественная установка уплотнителей;
6. зажатое или перекошенное стекло;
7. отсутствие регулировки после монтажа;
8. перекрытые дренажные каналы;
9. неправильное крепление рамы в проеме.

Такие недочеты приводят к тугому ходу створок, продуванию, попаданию влаги, шуму при движении и быстрому износу фурнитуры.

Где лучше использовать раздвижные алюминиевые окна

Раздвижные алюминиевые окна особенно хорошо подходят для помещений, где не хватает места для распашного открывания. Это практичный вариант для балконов, лоджий, веранд, террас, беседок и хозяйственных зон.

Их часто выбирают для:

• остекления балконов;
• холодного остекления лоджий;
• веранд и террас;
• дачных построек;
• беседок;
• офисных перегородок;
• технических помещений;
• коммерческих объектов с лёгким остеклением.

Если требуется полноценное сохранение тепла в жилом помещении, стоит рассматривать тёплые профильные системы или другие варианты остекления. Раздвижной алюминий лучше всего раскрывает свои преимущества там, где важны лёгкость, компактность и защита от внешней среды.

Как ухаживать за раздвижными алюминиевыми окнами

Раздвижные системы не требуют сложного ухода, но нуждаются в периодической очистке. Основное внимание стоит уделять направляющим: в них может скапливаться пыль, песок, листья и мелкий мусор. Если не очищать нижний трек, створки начинают двигаться хуже.

Для ухода достаточно регулярно очищать профиль мягкой тканью, убирать загрязнения из направляющих, проверять состояние уплотнителей и следить, чтобы дренажные отверстия не были забиты. Агрессивные чистящие средства и абразивы лучше не использовать, чтобы не повредить покрытие профиля.

Если створка стала двигаться туго, появилась вибрация или изменилось закрывание, лучше провести регулировку. На раннем этапе это помогает избежать износа роликов и направляющих.

Итог: почему важна точная сборка раздвижной конструкции

Раздвижные алюминиевые окна — это удобное решение для балконов, лоджий, террас и других помещений, где важно сохранить пространство и защитить проем от ветра, осадков и пыли. Их конструкция состоит из алюминиевого профиля, створок, направляющих, роликов, стекла, ручек, уплотнителей и дренажных элементов.

Главное в такой системе — точность. Раздвижная створка должна легко двигаться, ровно закрываться и не создавать лишней нагрузки на ролики. Поэтому качество зависит от грамотного замера, правильной схемы створок, аккуратной сборки и профессионального монтажа.

Если конструкция изготовлена и установлена правильно, раздвижные алюминиевые окна долго сохраняют аккуратный внешний вид, удобство эксплуатации и помогают сделать балкон, лоджию или террасу более комфортными.
